Der NMR-Peak
|
|
| |
|
| |
|
| |

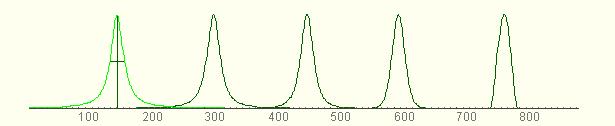

| Bild: | Von links nach rechts fällt m von +1 auf -0.2 |

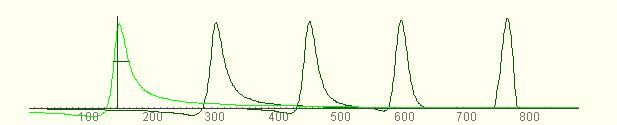

| Von oben nach unten wächst phi von 0 auf 0.6 |
Der NMR-Peak hat die Grenzfälle:
| Pearson | q=0 |
| Gauß | m=0; q=0 |
| Lorentz | m=1; q=0 |
| Parabel | m=0.5; q=0 |
| Rechteck | m=-1 |
Zur Anpassung von:
Formel / Parameter
| Parameter: | Bedeutung | Bereich |
| c | Position des Maximums | |
| h | Höhe am Maximum | |
| w | Halbwertsbreite | |
| m | Formparameter | -1 .. +1 |
| phi | Phasenfehler | -pi .. +pi |
